技术参数

工作电压：电池9V 6F22电池;DC 9V (外接)

静态电流：≤10uA

报警电电流：≤20mA

报警指示：红色LED

报警声压：≥85dB/m

工作温度：-10℃～+50℃

环境湿度：最大95%RH（无凝结现象）

无线协议：IEEE802.15.4

发射频率：2400MHz~2483.5MHz

发射距离：≤100米（空旷距离）

报警方式：声光报警

外形尺寸： 107*106*38mm

执行标准：GB4715-1993



安装说明

1、请将电池与电池扣连接，装入产品内的电池盒，保持电池供电，产品进入正常工作状态

2、接通电源，设备上报地址，探测器进入正常监测状态，指示灯每20秒红色闪烁一次；报警状态时，指示灯每秒红色闪烁一次。

3、选择合适的位置，一般安装于探测空间中央的天花板上，用安装螺丝将底座固定在选择好的安装位置上，将探测器卡入、选装并检查是否固定。

4、产品安装完成后，按测试键测试产品是否正常工作，指示灯红灯闪烁，网关报警。

5、可以将烟雾直接吹入探测器来测试产品性能是否正常。



操作说明

1. 对照“安装说明”将报警器安装在合适的位置。接通电源，若报警器没有加入网络，则报警器的工作指示灯绿灯以0.5s的频率闪烁两分钟，表示报警器正在搜寻网络，之后若报警器找到并加入了网络，绿灯停止闪烁，报警器进入正常工作状态。若一直未加入网络，四分钟后，停止搜寻网络，此时需要手动重新加入网络。

2. 报警器在正常状态，检测到烟雾时，红灯以1秒频率闪烁，同时蜂鸣器响，直到烟雾没有之后，设备停止闪灯并停止蜂鸣器声响。

3. 若报警器掉出网络，触发之后会重新搜寻网络，并伴随绿灯闪烁。

4. 短按复位键，报警器进入激活状态，此时绿灯以0.25s的频率闪烁60s，之后报警器恢复正常工作状态。

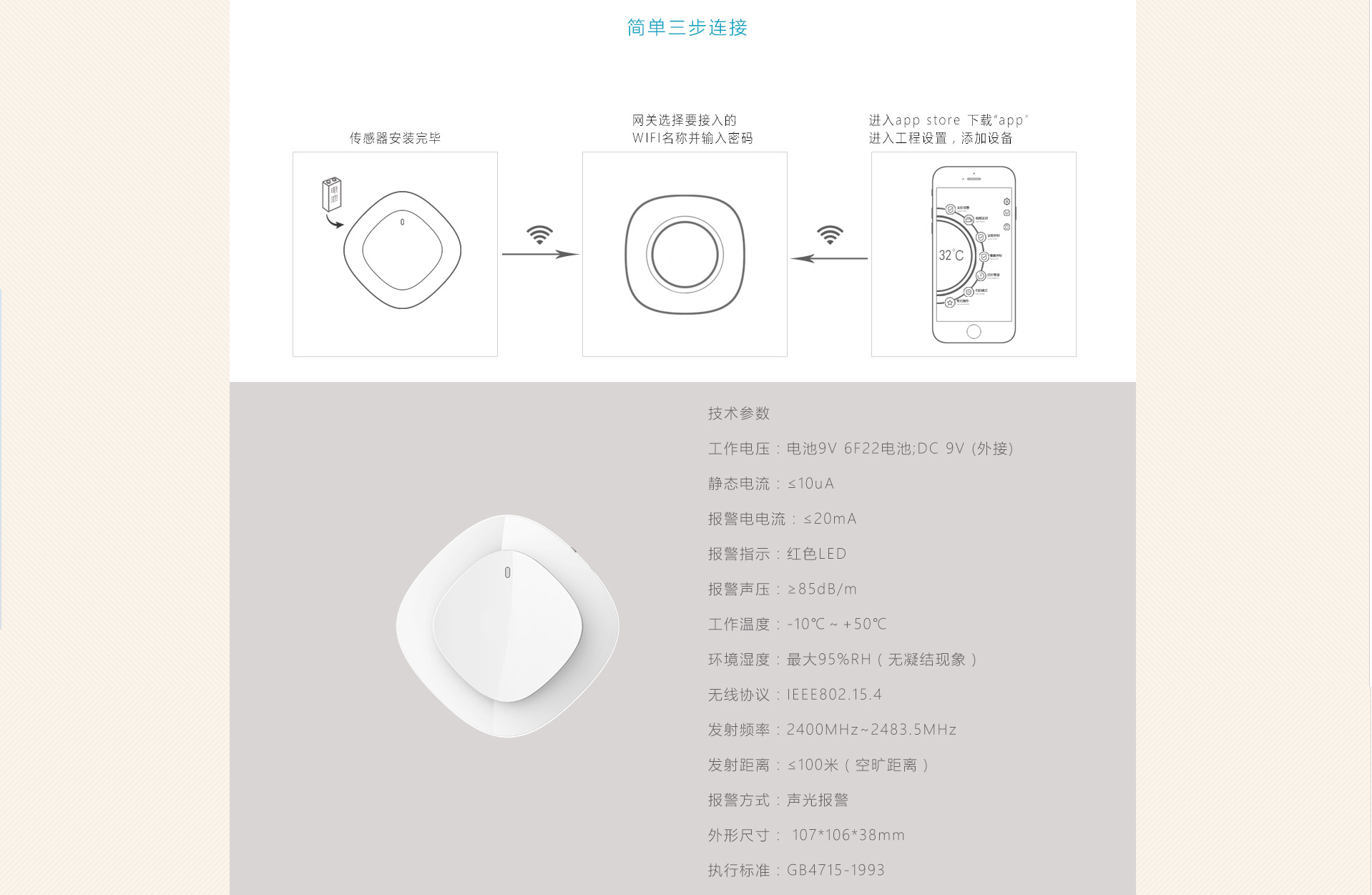

加网络操作：

1、打开网络

网关加电，进入智能家居系统；单击“工程设置”，输入密码“888888”，进入“工程设置”，选中“允许加入网络”选项框，同时报警器在寻找网络状态，则报警器会自动加入网络，并上报相关信息。

2、添加设备

网络打开后，用细长物体按住复位孔内的按键，3秒后松开，报警器进入寻找网络状态，绿色指示灯会每0.5s闪烁一次，加入网络后，绿色指示灯停止闪烁。

3、关闭网络

   设备添加完毕后，在“工程设置”系统内单击“刷新设备”，查询到新添的设备后，去掉“允许加入网络”选项框。



产品测试

将电池安装于探测器的电池盒中，接通电源，报警指示灯闪亮一秒后，探测器进入自检状态，指示灯每20秒红色闪烁一次，报警状态时，指示灯每秒红色闪烁一次。产品安装完成后，按测试键测试产品是否正常工作，指示灯红灯闪烁，网关报警，可以将烟雾直接吹入探测器来测试产品性能是否正常。



注意事项

1. 请按说明书正确安装和使用，不可用力按压ZigBee模块，以免影响探测器灵敏度。

2. 本产品不宜安装在极冷极热、风速极高以及经常会有大量烟雾和灰尘存在的环境中。

3. 产品需每月进行一次测试。

4. 为保证产品的感烟灵敏度，每隔六个月需要用软毛刷清洁探测器表面。清洁时必须先断开电源。

5. 如果发现产品不能正常工作，或者有损坏现象，请不要自行拆卸，可以联系客户服务中心或者最近代理机构，将有专业人员为您服务。

6. 光电感烟探测器可以减少灾难的发生，但不能确保万无一失。为了您的安全，请正确使用本产品，同时在日常生活中应提高警惕，加强安全防患意识。
