产品介绍：

本产品采用采业界先进的ZigBee无线通信协议和信号分析处理及电容式触摸感应技术，替代了传统的机械按键，采用水晶玻璃面板、凹点触控、铝合金边框、按键炫彩灯技术，对所自定义设置的四路场景进行本地和远程控制。具有使用寿命长、抗噪性能好、密封隔离、防水防尘、外观时尚新颖等优点。

产品功能：

◆替换所有的双控开关，实现传统的双控功能

◆随意调整双控的对象及场景功能，一键开关操作，省时方便

产品特点：

◆ ZigBee无线2.4G技术，高可靠性，消除同频干扰

◆ 水晶面板，晶莹剔透，高贵品质

◆ 铝合金边框，金属质感，时尚新颖

◆ 采用电容式触摸感应技术，触摸灵敏度高，可靠性强

◆ 可控制四路场景

◆ 直接替换普通86式机械开关

◆ 双向通信功能，回馈状态；防干扰，信号模糊识别技术

◆ 采用RGB调色技术，面板开关图标背光颜色及亮度可任意调节

◆ 触控开关面板按键，伴随悦耳的提示音

操作说明

      打开要学习的灯光，按场景第二个图标，等待开关面板等闪烁之后，再按第一个图标，此时背光LED闪烁，按下需要学习的按键后，表示学习成功，即完成场景面板的学习操作

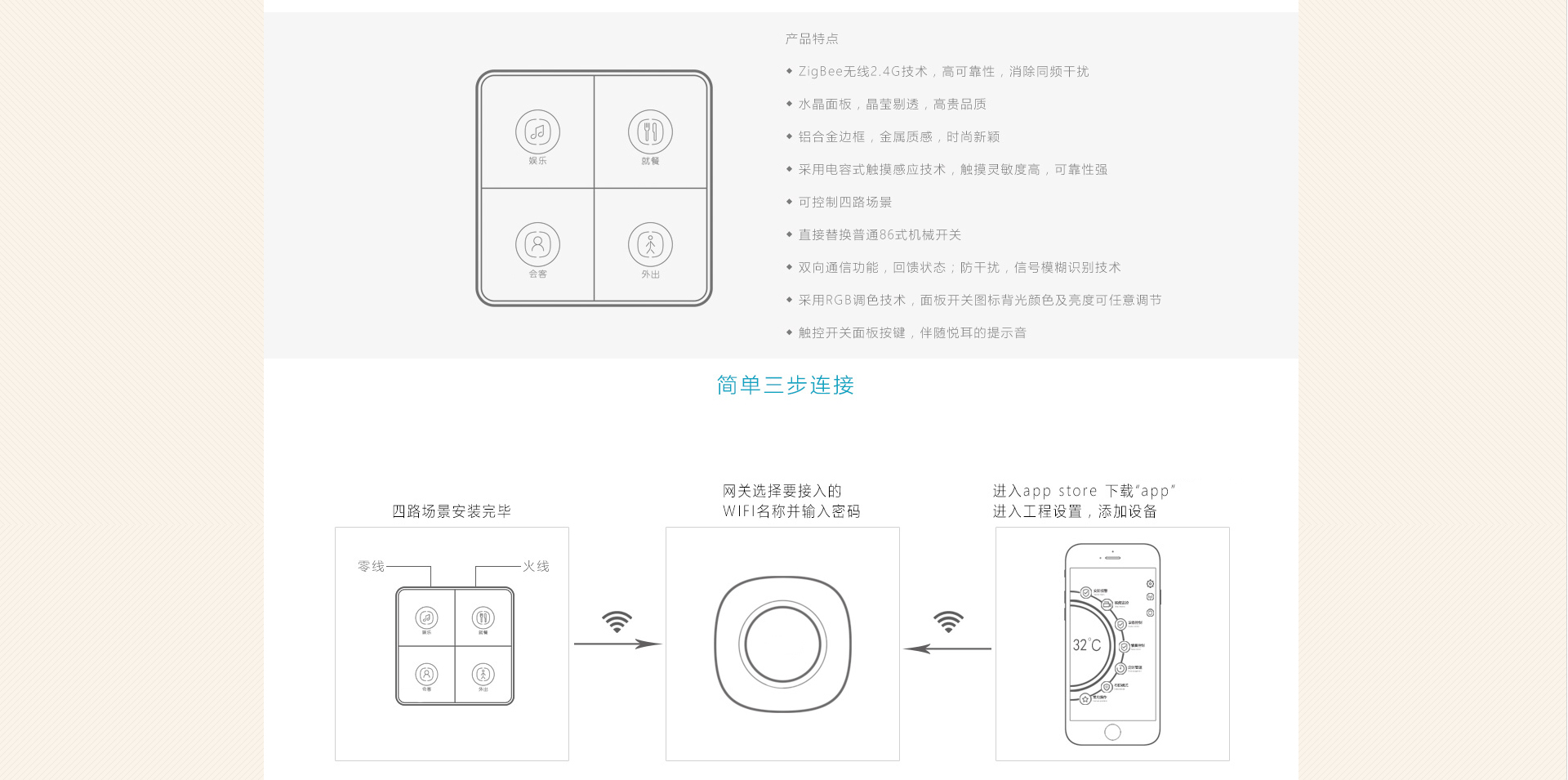

加网络操作：

1、打开网络

网关上电，进入智能家居系统；单击“工程设置”，输入密码“888888”，进入“工程设置”系统；勾选“允许加入网络”。此时网络打开。

2、添加设备

网络打开后，设备上电，如面板LED有规律的闪烁，则开始寻找网络，如LED无闪烁现象，则用绝缘体轻触位于面板底部的S1复位按键，直到所有LED有规律的闪烁，设备开始寻找网络。即可完成电容感应开关的加网络操作。加入网络成功，设备停止闪烁；加入不成功，设备闪烁3分钟后停止闪烁，所有LED红色灯长亮。

3、关闭网络

   设备添加完毕后，在“工程设置”系统内单击“刷新设备”，查询到新添的设备后，退出“工程设置”



技术参数：

输    入：       AC  90–250V   50HZ- 60HZ

待机功耗：       0.9W

无线工作方式：   IEEE802.15标准zigbee协议

发射功率：      0DBm

接收灵敏度：     -93DBm

无障碍通讯距离：  ≤ 300 米

工作方式：       无线学习功能 ，无操作自动休眠

外观尺寸：       90 mm* 90mm * 36mm



安装要求：

需要接入零线，直接替换标准86式机械开关即可。

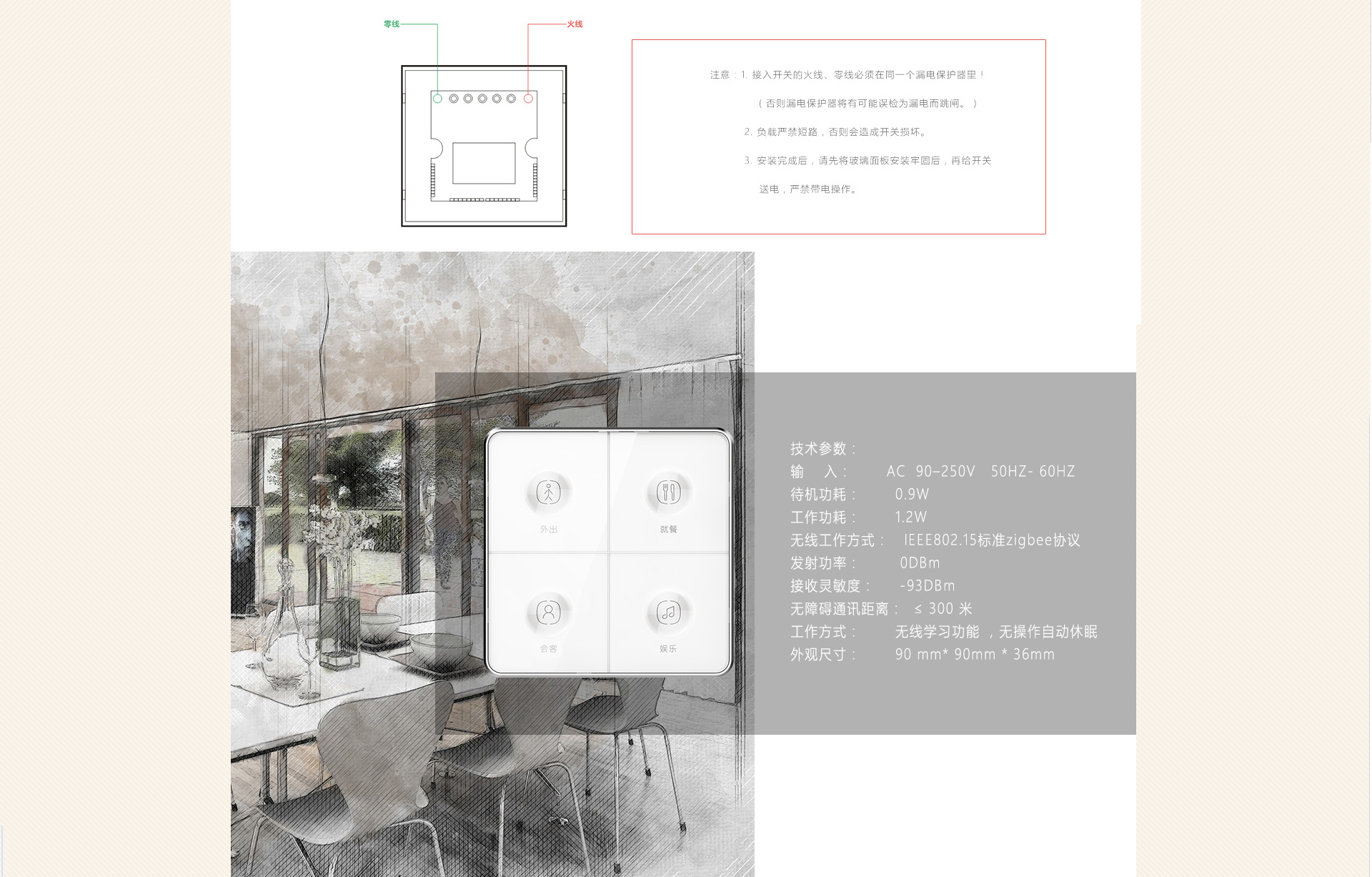

安装示意图：

注意：

1.接入开关的火线、零线必须在同一个漏电保护器里！（否则漏电保护器将有可能误检为漏电而跳闸。）

2. 负载严禁短路，否则会造成开关损坏

3.安装完成后，请先将玻璃面板安装牢固后，再给开关送电，严禁带电操作。
