产品型号：PRO-IA-01 红外感应探测器
配件
功能特点
产品概述
本产品为高稳定性被动红外探测器。采用了业界ZigBee无线通信协议和信号分析处理技术，具有稳定和超高的探测及防误报性能。报警设备智能化管理无线网络，有效消除了无线同频干扰，ZigBee自带电源管理，更加有效的使用电池，节约电能。当有入侵者通过探测区域时，探测器将自动探测区域内人体的活动。如有动态移动现象，它则向控制主机发送报警信号，适合住宅区、酒店等场所的安全防范。具有电池电量检测功能，当电池电量过低时，向网关上报低电量数据。

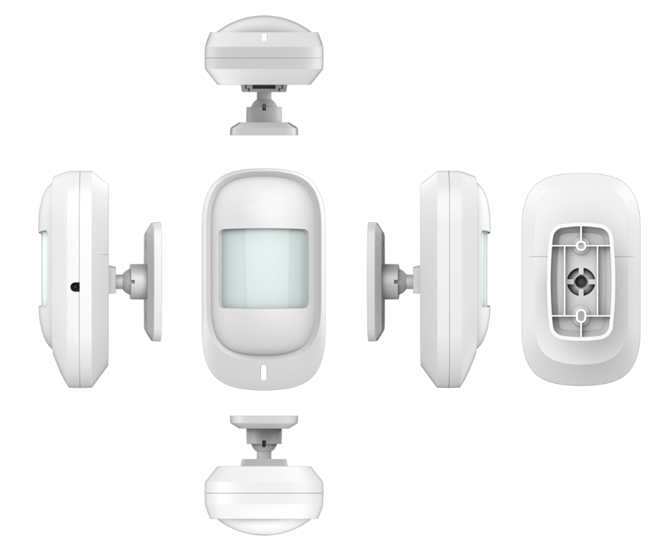

产品展示:
功能特点
▼ IEEE802.15.4标准无线通讯协议
▼ ZigBee无线2.4G技术，高可靠性，有效消除同频干扰
▼ 采用ASIC，智能逻辑控制，滤除各种误报
▼ 真实自动温度补偿技术
▼ 探测范围可调节
▼ 自带电源管理，电池欠压报警提示
▼ 报警指示灯可调，便于隐蔽报警
▼ 采用SMT工艺制造技术参数
工作电压：DC 3V (2节7号电池)
静态电流：≤16uA
报警电流：≤3mA
探测距离：9-18m
探测角度：120°
无线协议：IEEE802.15.4
发射频率：2400MHz~2483.5MHz
发射距离：≤100米（空旷距离）
网络指示: 绿色LED
报警指示：红色LED
传 感 器：双元热释红外传感器
工作温度：-10℃～+50℃
环境湿度：最大95%RH（无凝结现象）
安装方式：壁挂或墙角安装
安装高度：1.7-2. 5(建议安装高度2.2m)
外形尺寸：107*60*38mm
系统连接图
安装
1. 应避免安装在户外、有宠物的地方、空调附近、热源附近、太阳直射的地方、转动的物体下面
2. 安装表面应坚固，且不振动
3. 将探测器安装在入侵者容易通过的地方
4. 将探测器支架用螺丝固定在墙面上
5. 将探测器用螺丝固定在支架上
操作说明
1. 对照“安装说明”将报警器安装在合适的位置。接通电源，若报警器没有加入网络，则报警器的工作指示灯和绿灯以0.5s的频率闪烁两分钟，表示报警器正在搜寻网络，之后若报警器找到并加入了网络，绿灯停止闪烁，报警器进入正常工作状态。若一直未加入网络，四分钟后，停止搜寻网络，此时需要手动重新加入网络。
2．报警器在正常工作状态时，触发设备报警，设备发送报警到网关，网关进行相应提醒。
3．若报警器掉出网络，触发之后会重新搜寻网络，并伴随绿灯闪烁。
4．短按复位键，报警器进入激活状态，此时绿灯以0.25s的频率闪烁60s，之后报警器恢复正常工作状态。
加网络操作：
1、打开网络
网关加电，进入智能家居系统；单击“工程设置”，输入密码“888888”，进入“工程设置”，选中“允许加入网络”选项框，同时报警器在寻找网络状态，则报警器会自动加入网络，并上报相关信息。
2、添加设备
网络打开后，用细长物体按住复位孔内的按键，3秒后松开，报警器进入寻找网络状态，绿色指示灯会每0.5s闪烁一次，加入网络后，绿色指示灯停止闪烁。
3、关闭网络
设备添加完毕后，在“工程设置”系统内单击“刷新设备”，查询到新添的设备后，去掉“允许加入网络”选项框。
产品测试
将电池安装于探测器的电池盒中，插上电源插头，报警指示灯闪亮一秒后，探测器进入自检状态，自检时间约30秒，30秒后探测器进入正常监测状态。测试时请将延时跳针设置在延时5秒（即测试模式），测试者应在探测范围内与红外探测器安装的墙壁平行方向走动，探测器报警指示灯亮，表示探测器进入报警状态。
注意事项
请按说明书正确安装和使用，不可触摸传感器表面及用力按压ZigBee模块，以免影响探测器灵敏度，如需清洁传感器，请断开电源后用纸巾沾少许酒精擦拭。
本产品可以减少事故的发生，但不能确保万无一失。为了您的安全，除了正确使用本产品，在日常生活中要提高警惕，加强安全预防意识。
探测范围示意图

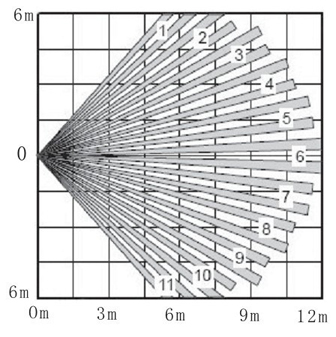

俯视图

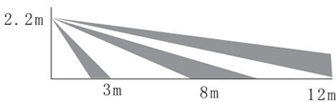

侧视图
