产品型号：PRO-BA-01 门窗报警器
配件
功能特点
产品概述：
本产品是配合智能家居系统开发的新型门窗报警器，采用zigbee无线技术。主要用于监测门、窗、抽屉的打开或移动。在布防状态时，当门窗报警器检测到报警信号时会将报警信号上报到网关，并将报警信息发到指定的手机等终端设备上，第一时间了解现场情况。具有远程布防撤防, 具有电池电量检测功能，当电池电量过低时，向网关上报低电量数据。

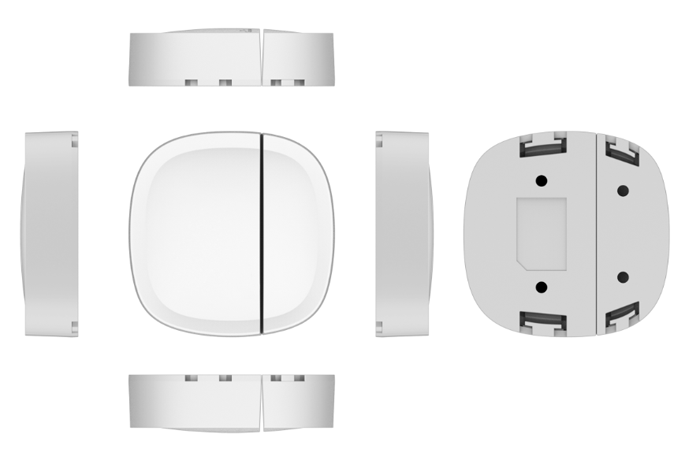

产品展示：
功能特点
★ 超低功耗，由两个AG13纽扣电池供电
★ 电池电量检测功能，电池欠压则上报当前低电量值
★ 布防状态，开关门窗，警报信号上传网关
技术参数
工作电压：DC3V（AG13纽扣电池2节）
静态电流：≤2.0uA
寻网电流：≤3.0mA
报警电流：≤2.5mA
无线协议：IEEE802.15.4
发射频率：2400MHz~2483.5MHz
发射距离：≤100米（空旷距离）
工作温度：-10℃～+50℃
环境湿度：最大95%RH（无凝结现象）
外形尺寸：62*62*17.5mm
系统连接图
安装说明：
1. 门磁报警器有无线发射器和磁块组成，安装时将无线发射器和磁块分别安装在门框与门上（通常在门的上沿和上框）。
2.无线发射器和磁块相互对准，相互平行，间距不大于10mm
3.磁块应安装在发射器带指示灯的一侧
4.安装环境避免水和潮湿的地方，尽量将发射器装在固定的位置（或活动相对少的位置）
操作说明
1. 对照“安装说明”将报警器安装在合适的位置。接通电源，若报警器没有加入网络，则报警器的工作指示灯红灯和绿灯一起以0.5s的频率闪烁两分钟，表示报警器正在搜寻网络，之后若报警器找到并加入了网络，红灯和绿灯停止闪烁，报警器进入正常工作状态。若一直未加入网络，四分钟后，停止搜寻网络，此时需要手动重新加入网络。
2．报警器在正常工作状态时，触发报警器，设备发送报警到网关，网关进行相应提醒。
3．若报警器掉出网络，触发之后会重新搜寻网络，并伴随红灯和绿灯一起闪烁。
4．短按复位键，报警器进入激活状态，此时绿灯以0.25s的频率闪烁60s，之后报警器恢复正常工作状态。
加网络操作：
1、打开网络
网关加电，进入智能家居系统；单击“工程设置”，输入密码“888888”，进入“工程设置”，选中“允许加入网络”选项框，同时报警器在寻找网络状态，则报警器会自动加入网络，并上报相关信息。
2、添加设备
网络打开后，用细长物体按住复位孔内的按键，3秒后松开，报警器进入寻找网络状态，红色和绿色指示灯会每0.5s闪烁一次，加入网络后，红色和绿色指示灯停止闪烁。
3、关闭网络
设备添加完毕后，在“工程设置”系统内单击“刷新设备”，查询到新添的设备后，去掉“允许加入网络”选项框。
